DDプロジェクトの作業報告です。(文責　吉井)

やっとのこと立ち上がったDDプロジェクト。作業報告を始めます。

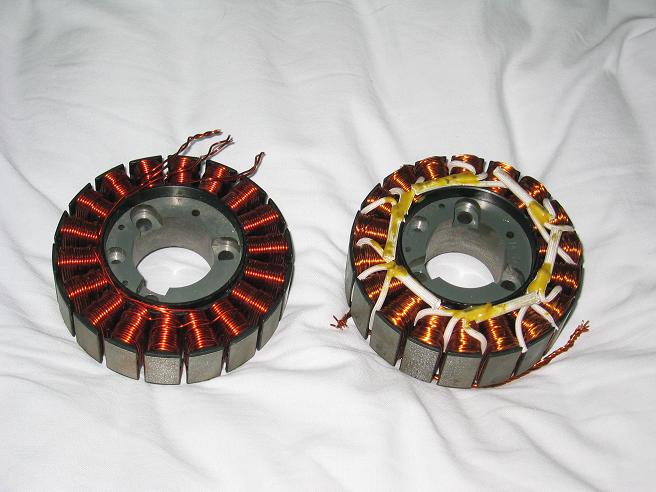

８月も終わろうとしているとき、頂いたコアが届きました。
拡大して見る
↑すばらしい！感謝感激雨霰。

ついに動き出すはずだったプロジェクトなのですが、私が不運にも事故に遭ってしまいあえなく中断。本格的に再開したのはNATS後のことでした。

とりあえず、回路は自宅安静中に考えていたので、各部分の実験から始めました。
モータコントローラはMOSFETという部品によって、モータのどのコイルに通電するかを、次々切り替えてゆきます。
拡大して見る

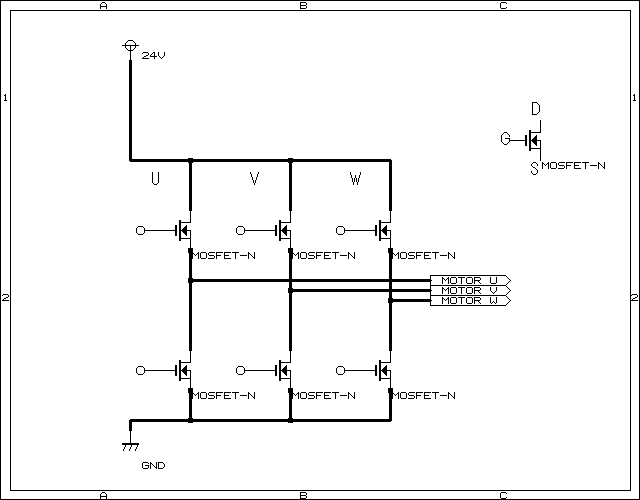

↑の図を見るとMOSFETが上下に二つつながったブロックが三つあります。
MOSFETはG（ゲート）という端子とS（ソース）という端子に電圧を掛けると、スイッチオンになりD（ドレイン）から、Sに電流を流します。
ところが、上のFETはSとGND（電池のマイナスと考えて良いです）、の間にもう一個のFETが入ってしまっています。これではGに一定電圧が掛けられません（Sの電位がしょっちゅう変わってしまう）。
そこで、回路全体のGNDでははく、二つのFETの間を基準とする電源を用意しなくてはなりません。
はじめは、ブートストラップ（説明略、ネットで探すと出てきます＾＾；）というコンデンサーで電池の代わりをさせる回路を作ったのですが、失敗（安定しない）。
仕方なく電源を作ることになりました。といっても、新たに電池をつけるわけにはいかないので、何とかして、メインのバッテリーから電気を送らなくてはなりません。
そこで登場するのが、フォワードコンバータ！（詳しくはDCDCコンバータについてをみてね！(近日up!)）絶縁されているので、新たに電池をつけたのと同じです。

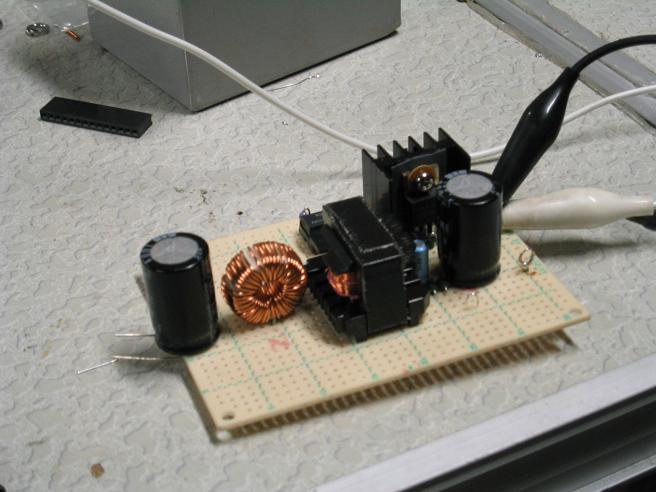

最近はこれの制作に従事、そして完成！！もう一度写真をどうぞ！
拡大して見る
↑コントローラに組み込んだとき、ちゃんと動くのか？

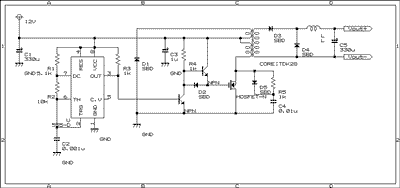

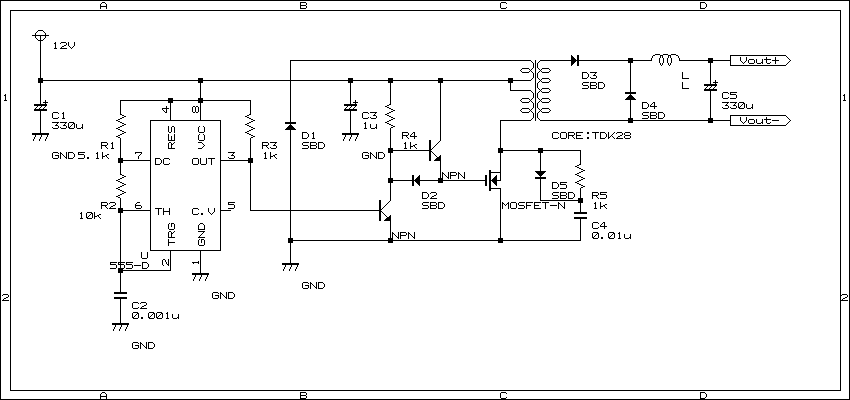

回路図もどうぞ！
拡大して見る
