前輪・操舵系パーツ　　　←前輪・操舵系topへ
前輪操舵周りの各パーツについての説明です。(文責 飯塚)

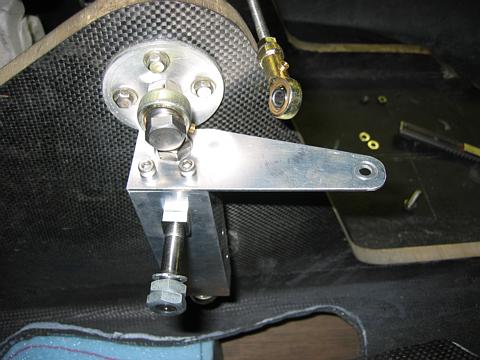

アップライト
拡大して見る
車輪と車体を連結（仲介）する部品。
コーナリングフォースを受ける重要な部品であり、前輪操舵系部品で最も大きい部品。

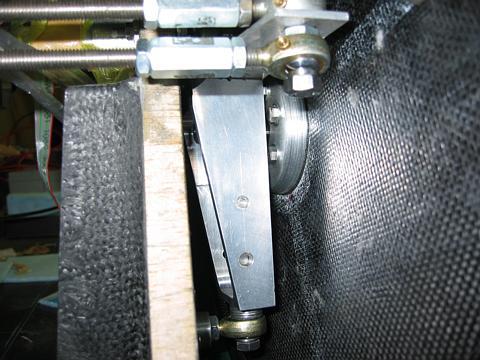

ブラケット
拡大して見る
アップライトの台座。
車体に取り付けられ、アップライトの位置決めをする。

ハブ
車軸と車輪を仲介する部品。
車輪の軸受けを収め、車輪の回転精度を左右する部品の一つ。

車軸
アップライトとハブを仲介する部品。
断面積が小さいながら、かかる荷重が大きいため、高強度な鉄鋼材料を使用する唯一の部品。

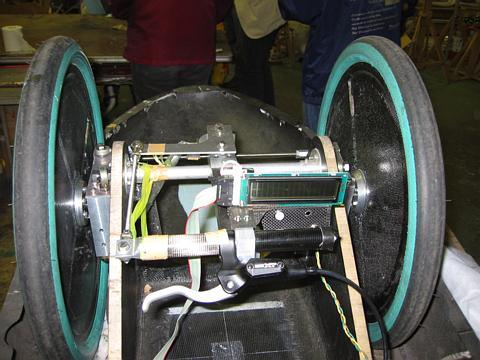

ハンドル
拡大して見る
前輪を操作するためのパーツ。ドライバーと車体を仲介する。
