シミュレーション．．．

書いた人: ngsm | 14/04/23 12:00

こんにちは。1stTFを終え、一安心しているフェアリング主任です。

以前の記事でコメントを頂き、メッシュに気を使ってCFDをやってみました。

モデルはTFフェアリングを用いて、AutodeskのSimulation CFD 2014で解析しました。

プロペラを135rpmで回転させ、乱流・非定常解析を実施。

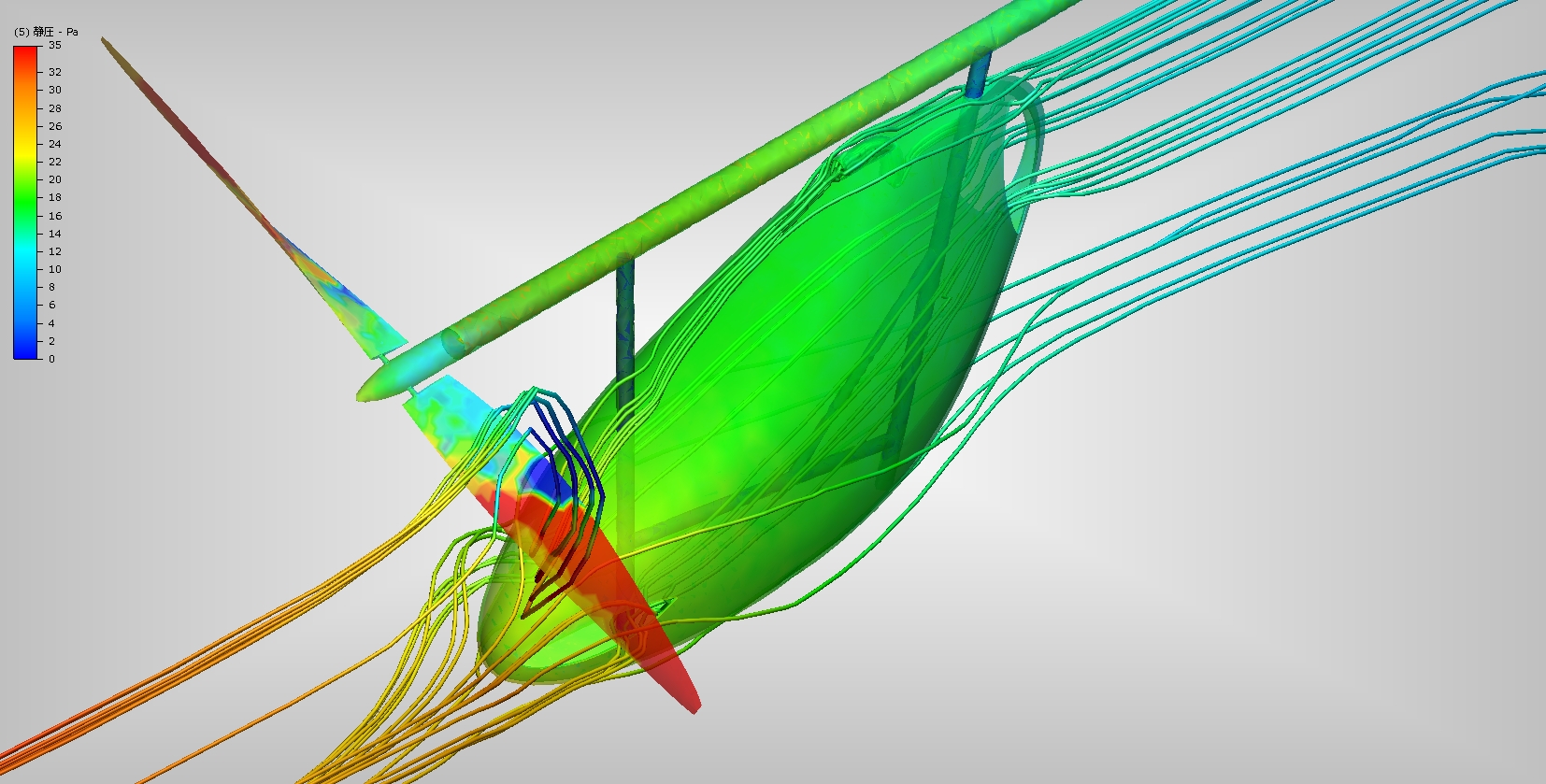

結果はこんな感じに．．．

左の圧力メータは表示幅をいじってあります。

解析の結果は、現時点である程度信頼できるものだと判断しています。少なくともインテイク等の比較には十分かと。

インテイクやダクトを変えて解析すると、ダクトが機能しない(風が入らない)などの結果が確認されました。

本番用インテイクやアウトレット、ダクトの設計に生かせればいいな。

本番用フェアリングの製作状況については、改めて更新します。

コメントを書く

書いた人: ngsm | 14/04/03 23:24

入学式もあり、新歓の時期になりました。

もうすぐ授業が始まるのがつらいです。

さて、以前の記事どおり、フェアリングをフレームに取り付けたので更新しました。

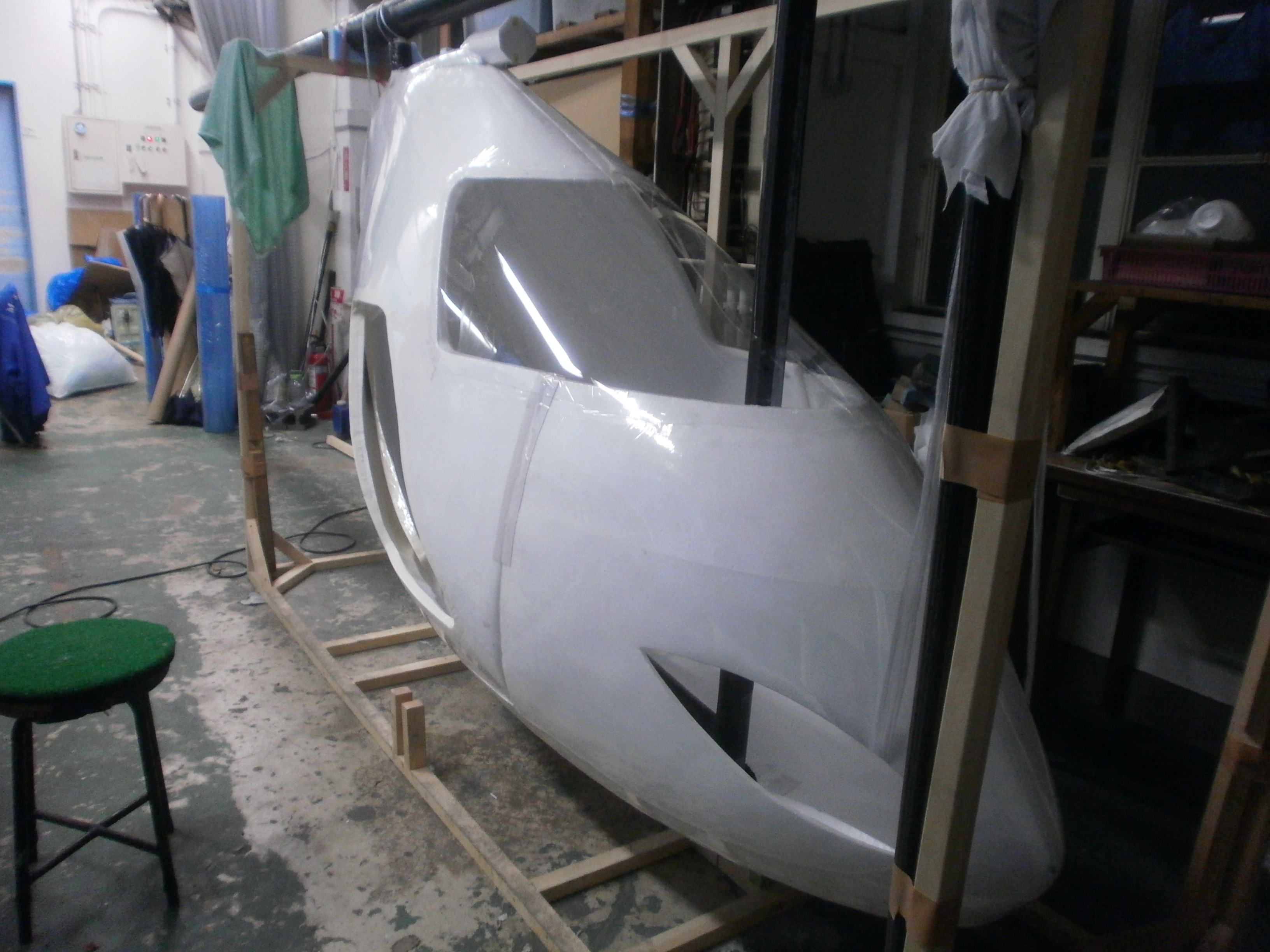

今年のTF用フェアリングです。

横幅が広いのが少しアレですが、まあTF用なんで．．．

これから本番用の設計・製作に取り組んでいきます。

また、しばらくしたら更新します。では。
