今年のFRP

書いた人: 川口 | 11/12/31 01:52

今年はレポートの更新が少ない、ということなので埋め合わせるために記事を書きたいと思います。

今年のFRPの活動についてまとめていきます。
まず桁巻き。巻いた順番に軽く感想を、

1:試験桁3本
大きさはC桁程度で、3本巻き破壊試験をしました。
そのうち2本目と3本目では、桁の軽量化のためにエポキシを吸い取るピールを全長にわたって巻いてみましたが、この結果があまりよくなかったので(自分が帰省中につき、詳しい情報が手元にないので申し訳ないです)、今年の桁には不採用でした。

2:テール桁(胴桁)
非常に巻くのに時間がかかりました。

3:上田桁(胴桁)
長かったです。

4:DL桁(左翼桁)
最外45°層で重ならない部分ができてしまい失敗、再履です。
原因としてマンドレルにテーパー比の変わる部分があったにも関わらず、テーパー比を一定であると仮定してプリプレグシートの寸法を計算し、切ったからではないかと考えられています。

5:DL桁
DL桁を再履しました。
今回はシートの寸法を修正し、最外層を全て閉じることが出来ました。

6:DR桁(右翼桁)
気温が低かったせいか、1層目が非常に貼りつきにくく、泣きそうになりながら巻きました。

7:CL桁(左翼桁)
8:CR桁(右翼桁)
あんまり覚えてないですが、この2本は以前に比べるとある程度良いペースで巻けました。
個人的にはD桁を涙腺緩ませながら巻いたことで班員の桁巻きレベルが向上したからだと考えています。
また、このころから基準線となる糸を1本から2本に変更し、より簡単に正確にシートを張れるように工夫が行われました。
それに伴って糸を張るための糸治具(MDFをレーザ加工して作製)が登場し、主任は桁を巻くたびに新作を公開するようになりました。

9:BL桁(左翼桁)
4層目の45°層で接合部が閉じ切らず、再履。
原因はシートを張る時の基準線がずれたからだと考えられています。
その基準線がずれた理由についてはいくつか原因が考えられますが、この失敗を受けて以降の基準線合わせにFRP班は慎重になりました。

10:BR桁(右翼桁)
炉が新しくなりました。
再履というけしからん噂も流れていますが、もちろん噂に過ぎません。

11:A桁(中央翼桁)
A桁とBL桁再履については記事が書かれています。
でかい桁でミスを連発したので時間かかりました。申し訳ないです。

12:BL桁
BL桁を再履しました。
脱型は新年に持ち越されました。

というわけでこれが今年の桁巻きの概要です。


新炉と炉ファンの方は記事があるので(製作者がさらに詳しい記事を書いてくれるはずなので)省略します。
コロ台を一新しようと思いましたが、時間の関係上企画倒れとなってしまいました。
3脚、安定、低身長を目指していましたが、実現できずに非常に申し訳ない限りです。


Team FRPは来年も気鋭活動を行います!よいお年を。

コメント(0)

コメントを書く

BL巻き 再履

書いた人: 川口 | 11/12/27 18:02

BL桁巻きが最外層まで貼り終わり、そろそろテンションテープ(シュリンクテープ)巻きが始まりそうです。

25日に偉大なるMOⅡ先輩がA桁について記事を書いていたのに、自分が今BL桁の記事を書いているなんてなんということでしょう!

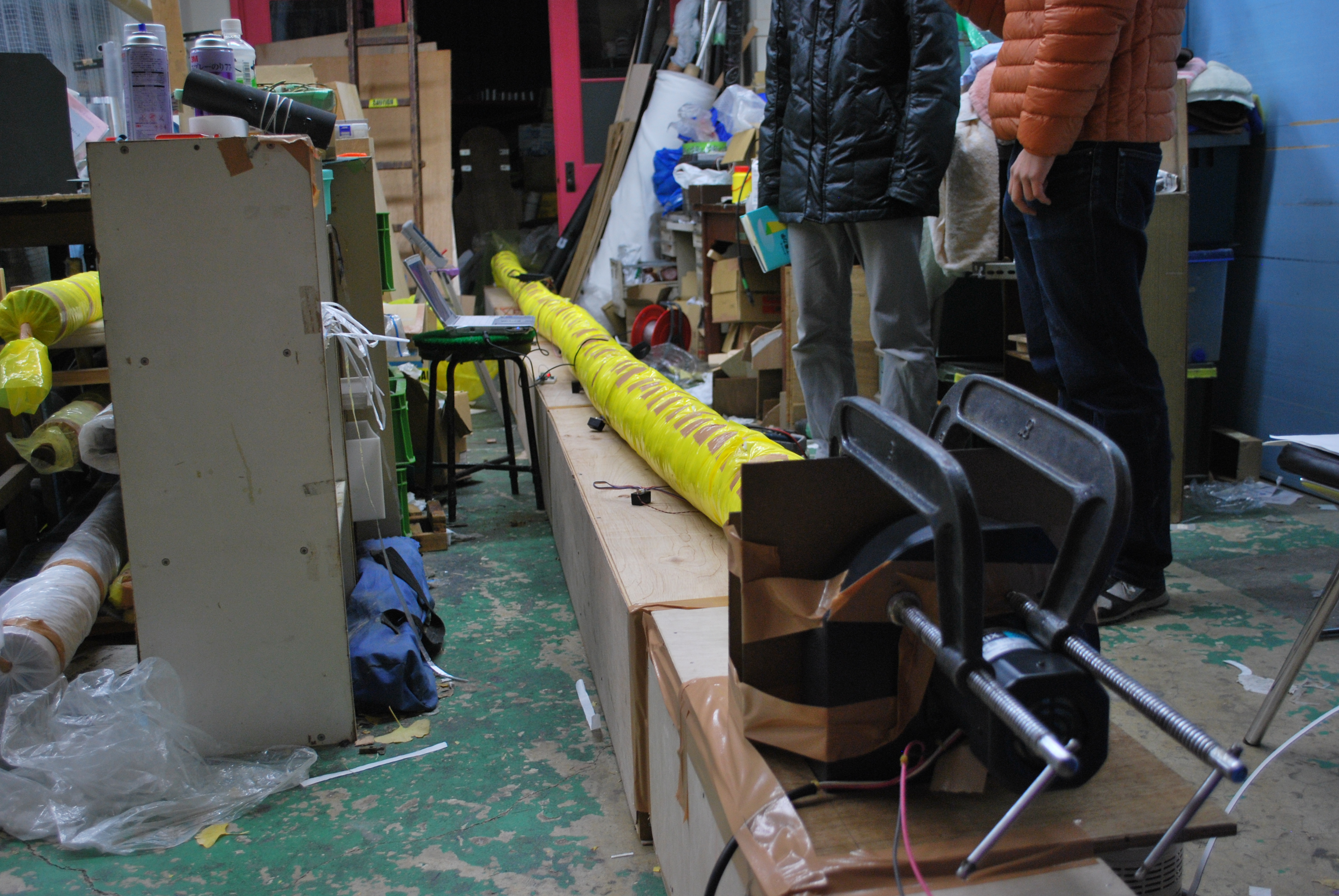

なんだか数日前に一部が焦げていましたが、炉が新しくなりました。
後で製作者の方々から詳しい記事が書かれることを期待していますが、とにかく炉が新しくなったと報告をしたいと思います。


炉の中央部と継ぎ目の温度差を解消したい、という要望からファンが付きました!
また、温度計の表示が無線で見られるようになりました。

26日、A桁焼きを行いました。
皆の汗と涙と徹夜のおかげで非常に良い温度管理が出来たと思っています。
そして今回炉は焦げませんでした。

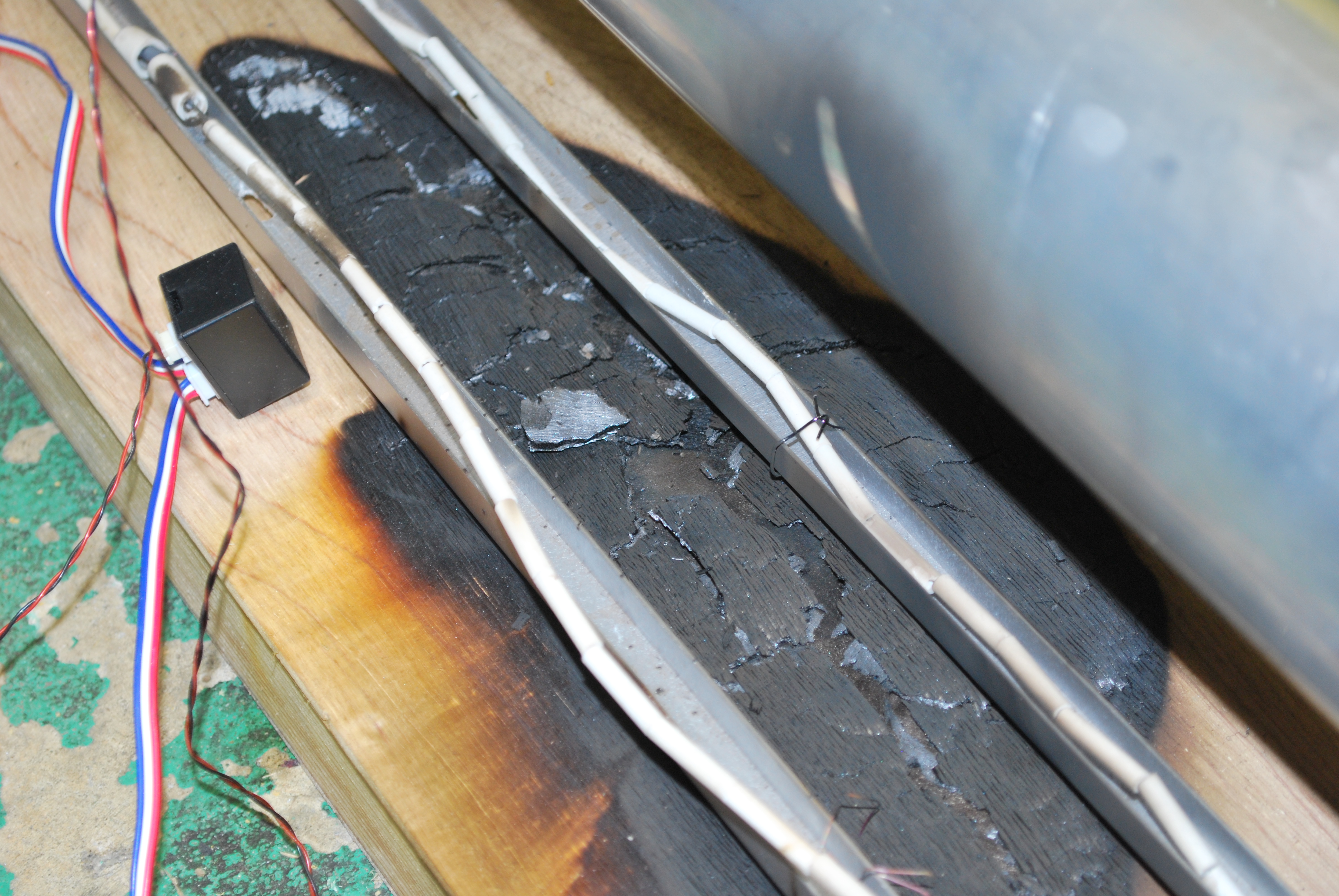

下の写真で黒い部分は前回のレポートで焦げた部分です。
非常に痛々しいです。



結果を載せたいとも思いましたが面倒なのでまたの機会に

コメント(0)

コメントを書く

俺たちのクリスマスはこれからだ! 「A桁巻き編」

書いた人: MOⅡ | 11/12/25 16:01

ここからも引き続き、現役FRPに代わり代筆MOⅡでお送りいたします。

 今年は23日が祝日なので23日の昼からの巻き始めとなりました。。

例年同様に16PLYもあって一番太くて長い桁ですが、授業という制約から逃れた我々にできないものは有りません。    教授(・∀・)つ[レポートの提出を忘れないでね」

         桁巻きライフたのしいです^q^

       日記用 桁巻き.jpgのサムネール画像

                  ※引退したのに桁を巻きに来る恥知らずなOBの図

と、思っていたらスパイラル(45度)が終わった所に思わぬ落とし穴が。


       フランジミス.jpgのサムネール画像のサムネール画像


 なんとシートの切りミスが発覚。急きょシートを解凍して切り直すことに・・・・。

もしフレーム主任がミスに気づかないで張っていたら・・・・。過去の悪夢が頭をよぎります。

色々あって作業がストップして4時間くらいたってしまいました。



結局3日目に日付が変わってもテンションテープ(シュリンクテープ)まで行けませんでした。


ただいま最外の90度巻きです。去年はここで油断して最も出来のひどい桁を作ってしまいましたが、同じ轍は踏みません。(キリッ   午前2時現在 約38時間経過


これまでの桁巻きで再履が出てしまったので、実はA、Bの連続巻きです。

ということでMeisterの桁巻きはまだまだ続きます。



\            /: : : : : :ハl\; : ト、: : : : : : : : : :.:\  /    /
  \          /: : : : : :>   \l \ト、: : : : : : : : \     /
           /^ヽ: : : :/         \ト、: : : : : : :\  /
\ \       / ヘ |: : :/              \: : : : : : /、         _  -‐ ´
    \.    / /ノ: :/    ヘ      |        `\:\ーヽ    -‐'"´
       ___j  |/: ノ    __\.   |   ./       /:;\i
       |: : :.| . /:.:/     ´ tテ‐≧__ノ   /       //´
       /: : : し': :/         ̄_>,  r≦___、  /
       \: .ソ厶/              /<tj ヽ. ′ノ         -‐‐‐‐ "´
      _/^7 .//           / \ ` ´ /

     //レ′{ /        、   /      /

____/  |.  ヽ/  ._ -‐ _  - ´     ノ

   /  八 l  \   |^l  ヽ ` -、_     ./           `゙ ー- 、_
    {    \    '、 \\__ 〉/   /       \          `゙ ー- _
    |      ヽ    ヽ\`‐---‐'´ ,. ィ´}           \
    |        \   \  ̄   / / .|\     \  \



「"世間"のヤツらは恋人や家族とすごしながら、充実したクリスマスをすごしている。

だが、俺たちはクリスマスに桁を巻くことを...... 強いられているんだッ!

そういえば今年も作業部屋で大先輩の方にお会いしました。センターで過ごす7回目のクリスマスイブだそうです。

コメント(0)

コメントを書く

完成・新型炉!!

書いた人: MOⅡ | 11/12/23 17:01

【速報】 新しい炉が出来ました。

  ( ゚д゚) ・・・ エッ
   (つд⊂)ゴシゴシ
     (;゚д゚)
     (つд⊂)ゴシゴシ
                   (; Д ) !!

   / ̄ ̄\
 /   _ノ  \
 |    ( ●)(●)
. |     (__人__)      コゲてるじゃねえか・・・
  |     ` ⌒´ノ
.  |         }  ミ        ピコッ
.  ヽ        } ミ  /\  ,☆____
   ヽ     ノ    \  \ /     \
   /    く  \.  /\/ ─    ─ \
   |     `ー一⌒)  /   (●)  (●)  \
    |    i´ ̄ ̄ ̄ \ |      (__人__)     |
               \_   ` ⌒´    /
                /          \

 【速報】 新しい炉が出来ました。
【訂正】 新しい炉がコゲました。

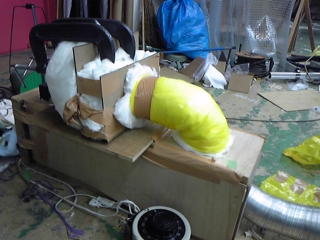

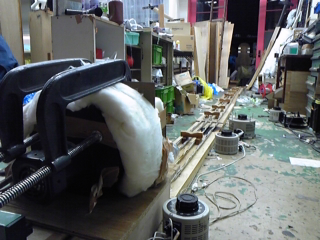

前回の日記に書いたように焼き途中の温度むらが問題となったので新型炉の改造プランを立てて新型炉を設計しました。
改修点その1
 炉と炉の間の隙間を埋めることで保温力up
改修点その2
 ファンを使って桁炉の中の空気を循環→温度むらdown
かねてより作成プランを練っていたのですが、ようやく完成にこぎつけました。
そして待望の試運転・・・・・・・・・。だったのですが

          !!   ) モクモク
.      ∧_∧   ( (    ♪?♪???・・・・・・
.    (; ゜д゜)  ) )  /~~~   ?
     (∪_ つ√Y(._._._._._.) ←炉
.      ||∪∪   |∧\\∧|',
   "~"~"~""~"~"~"~""~"~"~
        なんかケムリが出ているぞ・・・・・・
                                                                焦げちゃいました。テヘッ
結局、風を循環させている間に温度がかなり下がってしまいました。 新型炉は早くもノーチャンです。
追記 パイプを桁の中に通す設計に作り替えました。
                          以上引退出来てない先輩その1がお送りいたしました。

コメント(2)

  • OB [もう5年以上前だけど、まったく同じ改修し...]
  • 中村@first_step [二本の電熱線を並列にした場合と直列にした...]

コメントを全て読む / 書く
