Meister製ロガー取り付け用無線ユニット

speが2012年11月19日に書いた記事です。

書いた人: spe | 12/11/19 16:38 | コメント(2)

どうも，次期エレキ班主任のspeです．この2週間はモーターベンチを直したり先輩作のDC-DCコンバーターの複製をしたりモーターベンチを作り直したりしてました．

さて，Meisterエコノムーブ部門では以前より自分たちでデータロガー(レース中の電池の電圧や電流・速度などをSDカードに逐次記録していく装置)を制作し，それを運用していました．

Meisterの自作ロガー

市販されていく既成品と比べて，独自のロガーを使うことには様々なメリットがあり，

・使う用途にあわせてハード・ソフトを設計できる

・値段が安い

・拡張性に優れる

など，既製品を幾つかの点で上回ることができます．

最近のMeisterのエコノムーブ部門では，レース中携帯電話を用いてピットとドライバーの意思疎通を図ろうと試みてきました．しかし車内のモーター音などの雑音により，複雑な言葉の交換，例えばデータロガーの表示を読み取って正確にピットに伝える，などは困難あることが分かって来ました(何度も何度も言えばなんとか伝わりはしますが......)．

このような流れが今まであったわけですが，ここでTeamエレキ(と言うよりは私個人といったほうが正しいですが)は自作ロガーの利点を生かして，車内からデータロガーのデータを無線ユニットを用いてピット側のPCに送信するシステムを作ろうと考えました．

というわけで10月はじめころよりゆっくりと製作を進めていた無線システムが，ようやく今日完成しました．

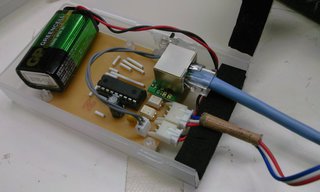

外部ユニット中継部

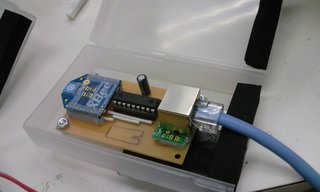

無線ユニット

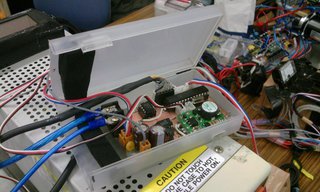

データロガーには空いている通信ポートがUSART(1体1通信)しかなかったため，外部ユニット中継部を設け，中継部からはSPI通信(1対多で通信可能)で三種類の外部ユニット(無線ユニット，外部電圧測定ユニット，外部電流測定ユニット)に繋がっています．

通信線には汎用性の高いLANケーブルを使い(今回は無線ユニットしか使わないので中継部のLANコネクタは一つだけです)，肝心の無線ユニットにはXbee-ZBを用いました．

細かい仕様や製作の経緯(仕様を途中で変える必要ができ一からプログラムを書き直したり，突然SPI通信ができなくなって発狂しかけたりなど)は割愛しますが，とにかく実用に耐えうるレベルにまでなったとは思います．

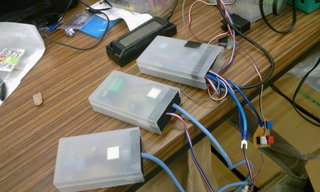

並べてみた図

無線到達距離の詳しい測定はしていませんが，木製の扉を挟んで10m以上の距離でカーボンに半分包まれた中(要するにエコノムーブ車内)からの受信に成功したので，車体がピットに近づく時を選べば十分データを受信できると予想できます．

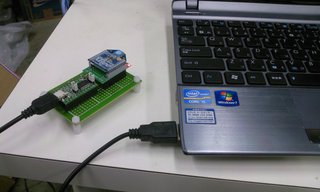

PCでデータを受信する側

今週末に迫ったNATS大会は通信機の搭載が認められているため，これによりピットと車内の連絡が容易になることが期待できます(本来はピットとの通信がなくともドライバーが自分ですべて判断できればいいのですが)．

是非，役だってほしいものです．
