車体ラック under 翼ラック

東山が2013年2月 5日に書いた記事です。

書いた人: 東山 | 13/02/05 18:23 | コメント(0)

エコノ「飛行場でテストランしたい！」

人力「桶川TFの時だよね？もちOK」

会計「飛行場への輸送費を浮かせたいな。」

エコノ「トラックに車体積めませんかね？」

人力「それだ！でもそんなスペースあったっけ？」

A「翼ラックの下とかどうよ」

というわけで翼ラックの下に車体を積めるように、翼班1年生と協力して車体を入れるためのラックを作りました。

車体は現在のトップ画像みたいのです。

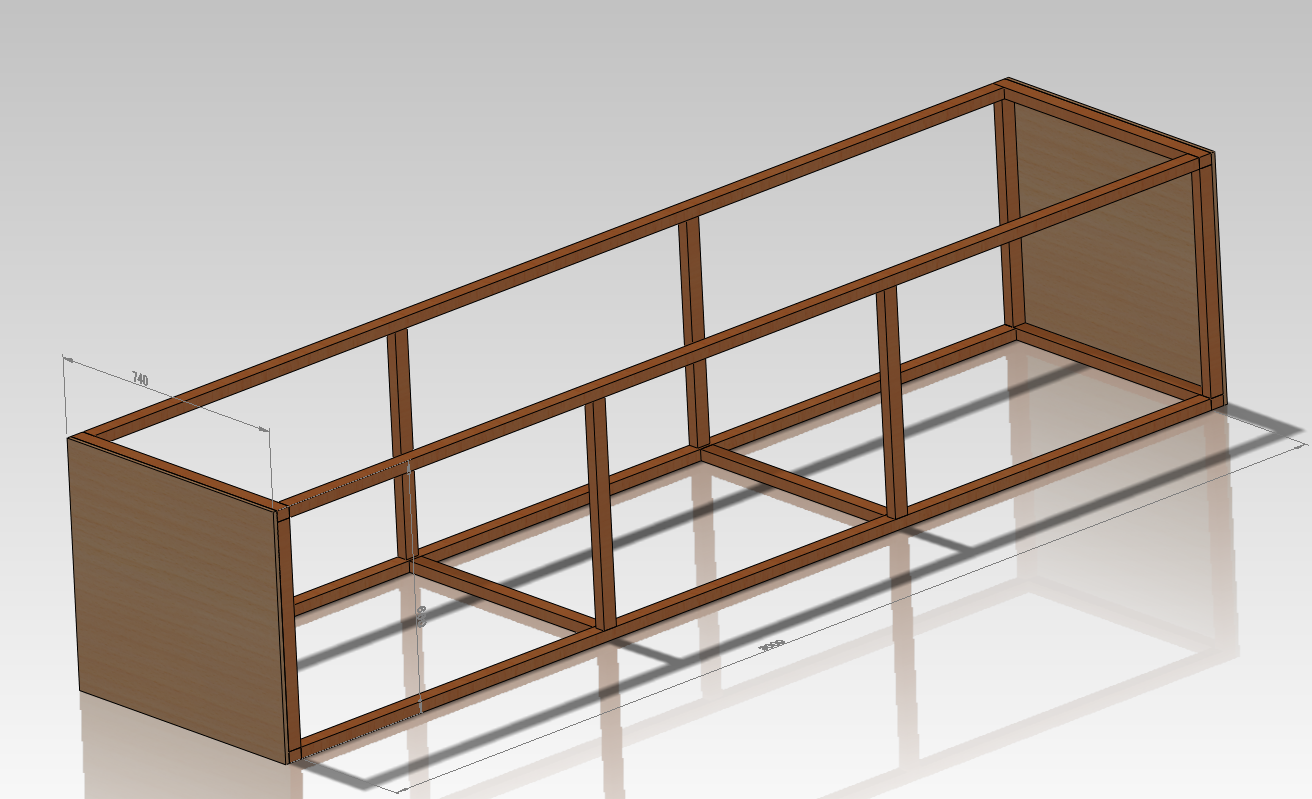

暇だったのでCADで設計しました。

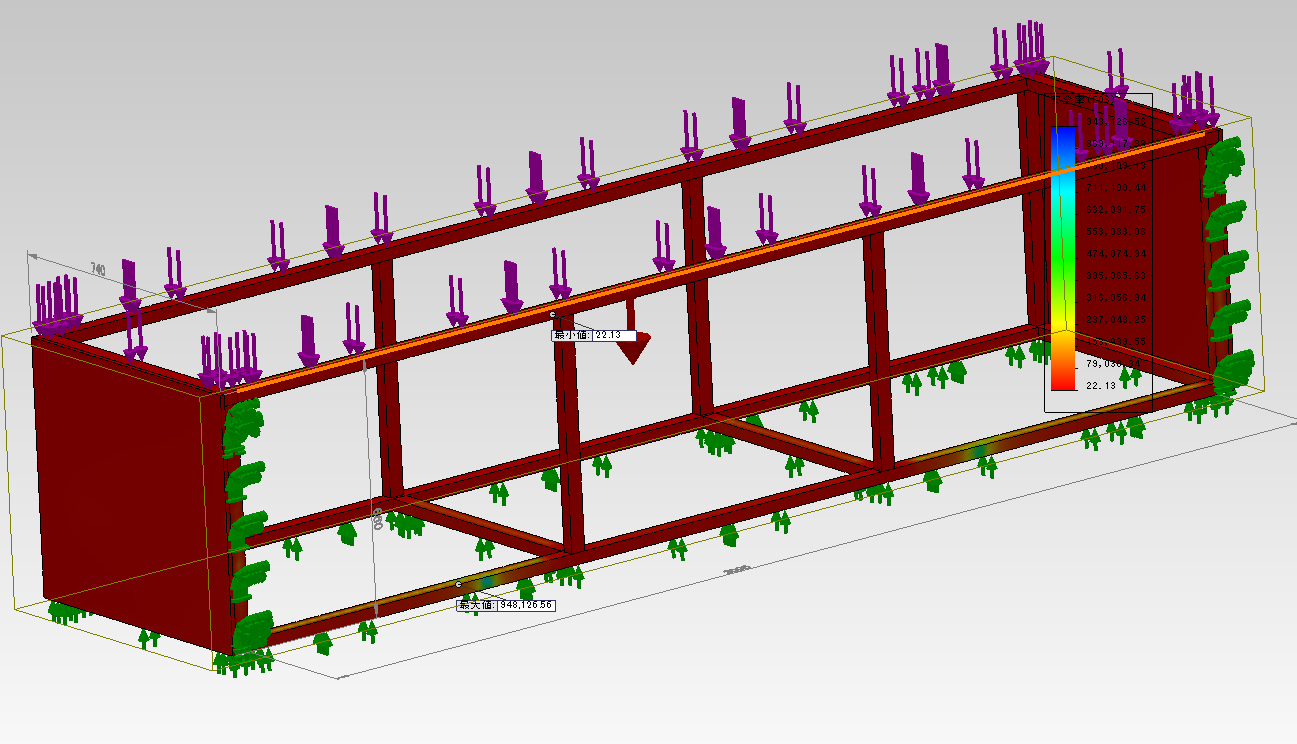

せっかくなので簡単に解析とかしてみました。

どうやら静荷重に対しては十分な強度を持っているようです。

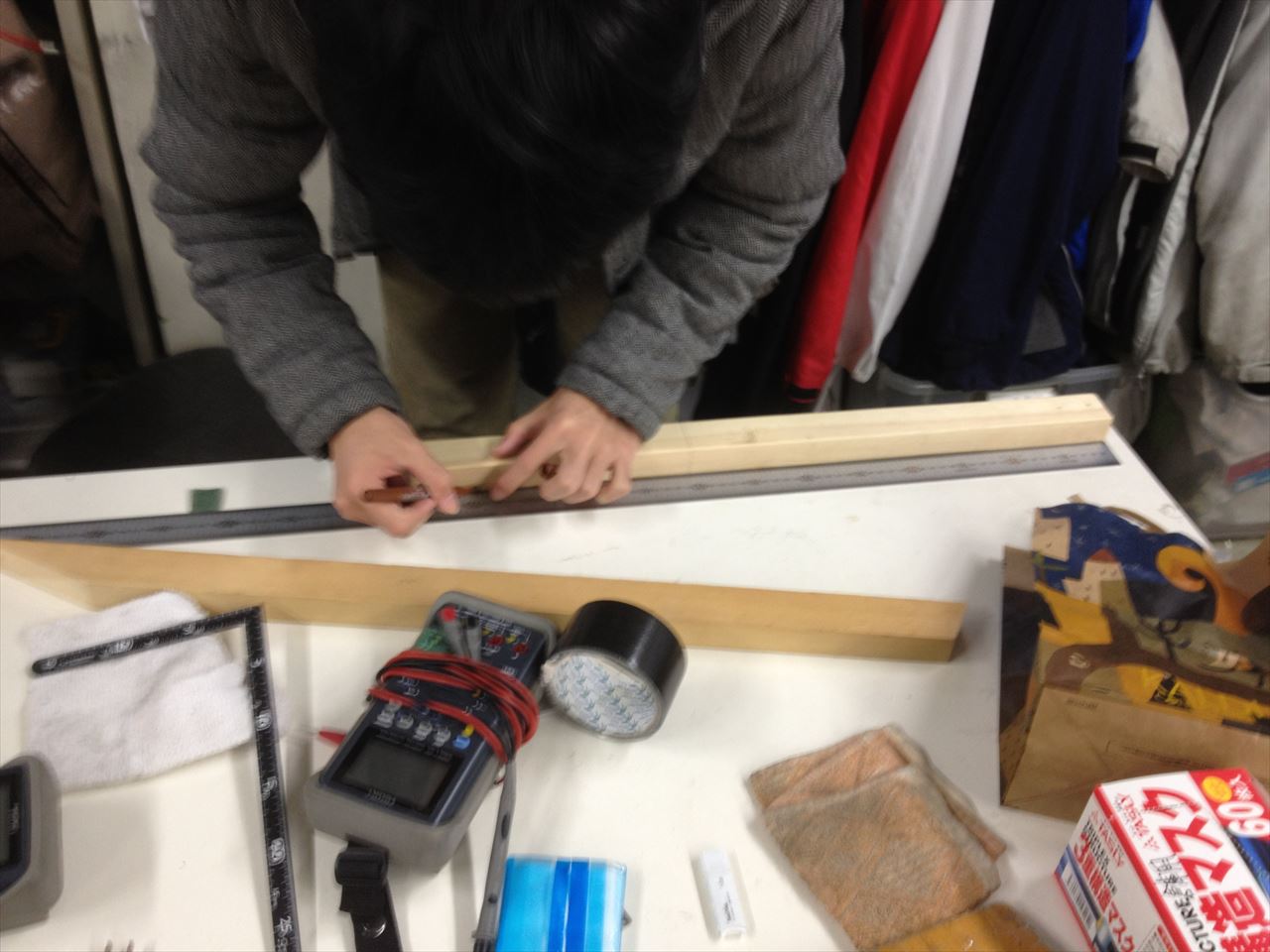

CADの機能で出力した部品表通りに木材に罫書線をいれていきます。

CADは便利ですね。

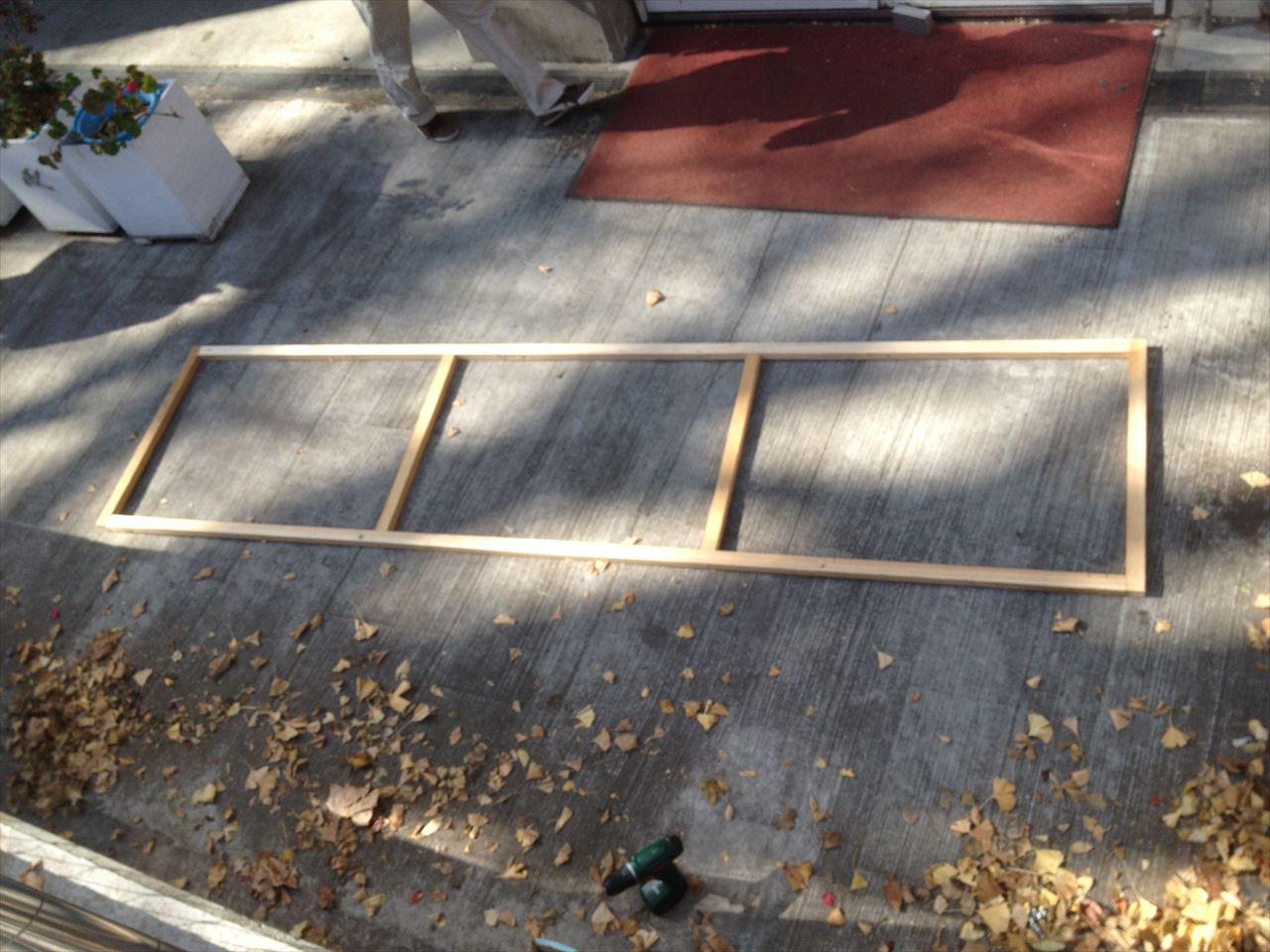

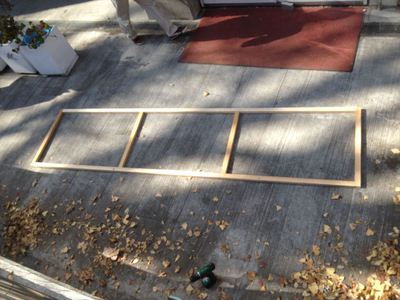

底の部分から組み立てていきます。

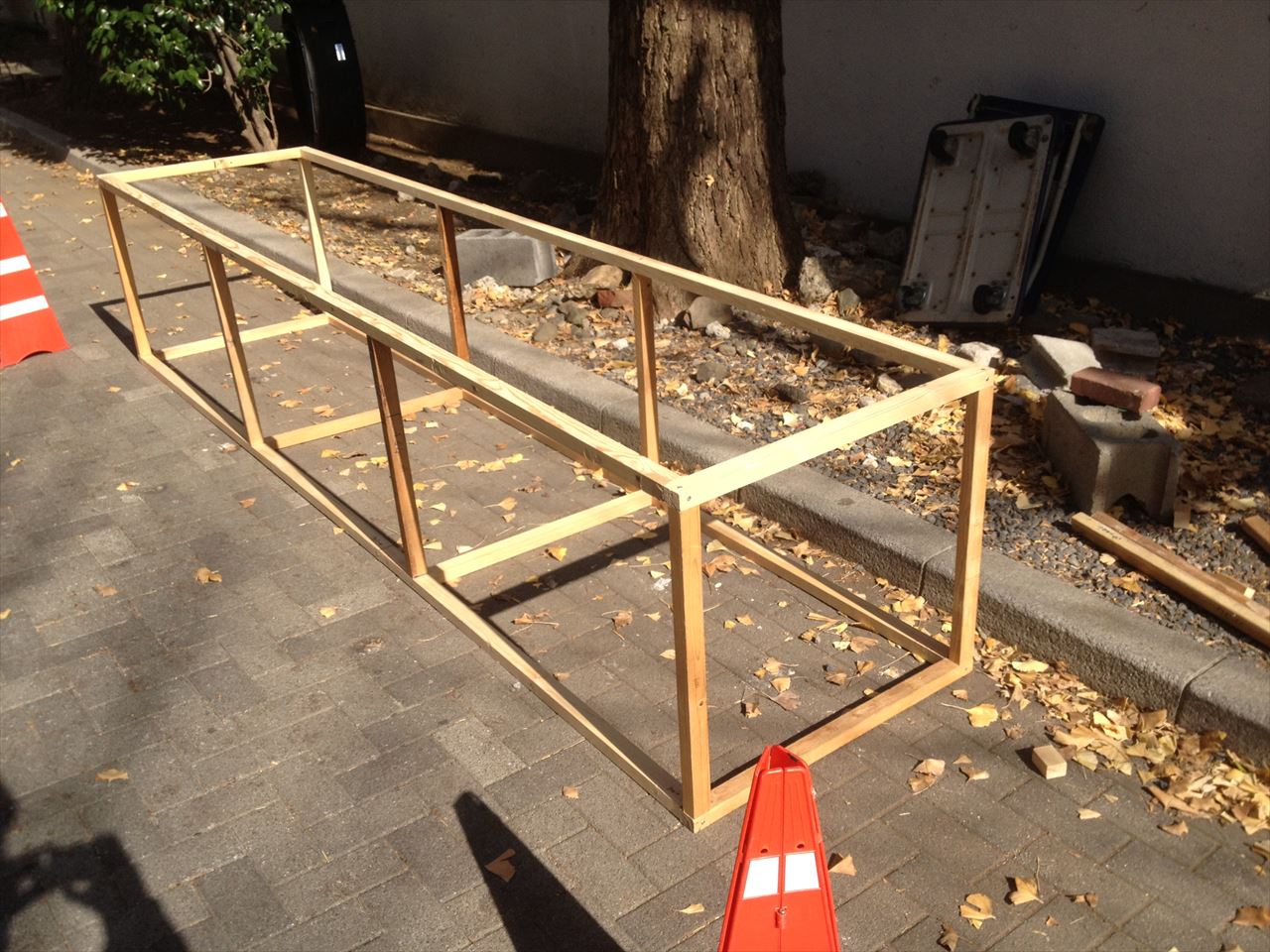

フレーム部分が完成しました～

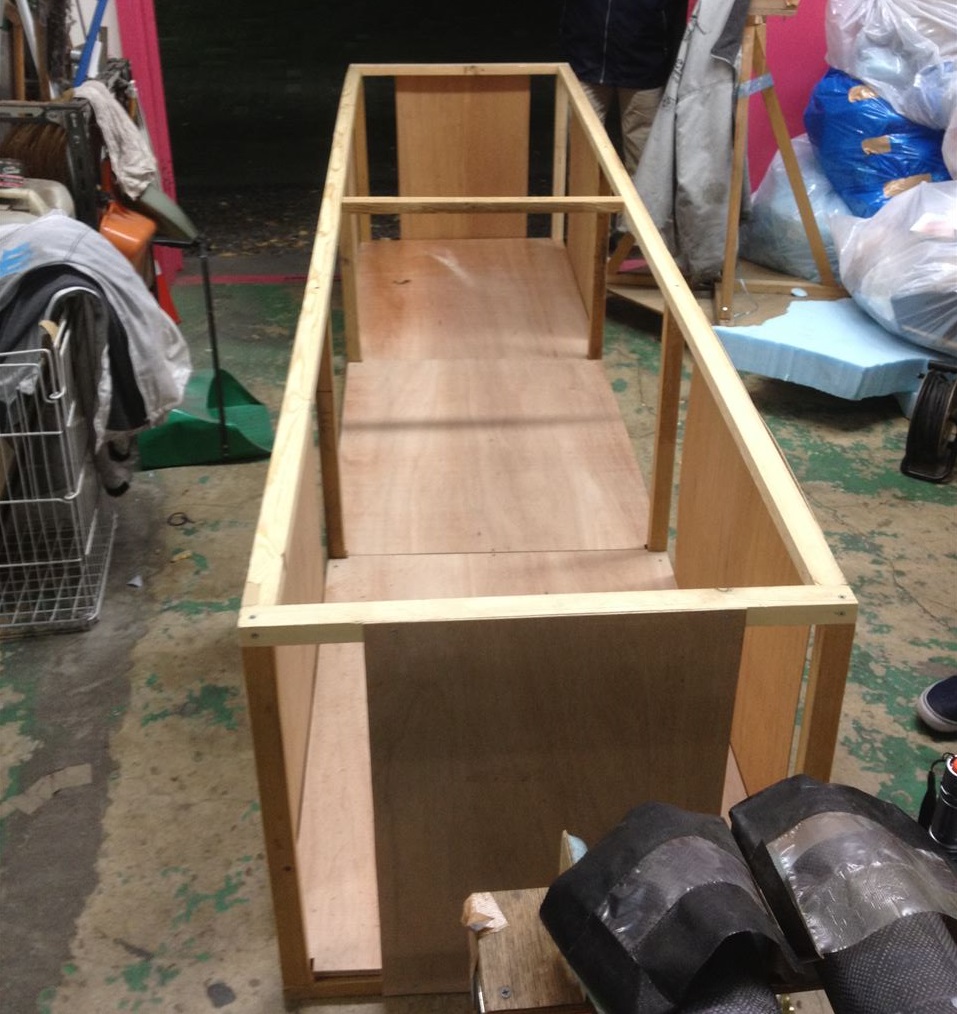

補強のため板を貼って完成です。

ここに車体を入れて翼ラックの下に収納します。フタの構造はまた今度考えます。

筋交い、金具、接着剤を使わないのが私の信条なのです。

材料費は廃材も使ったので3000円ほどでしょうか。

作業後のハーゲンダッツはいつにも増しておいしいです。

ここから2/8追記

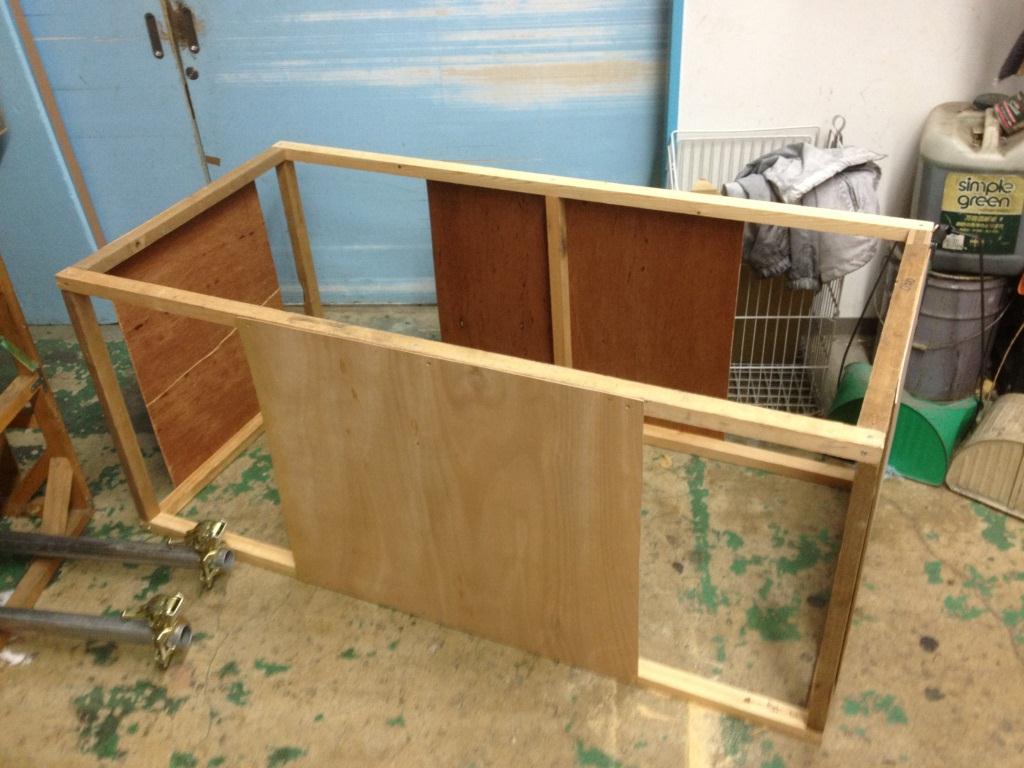

きちんと翼ラックの下に収まるように小さいラックもつくりました。

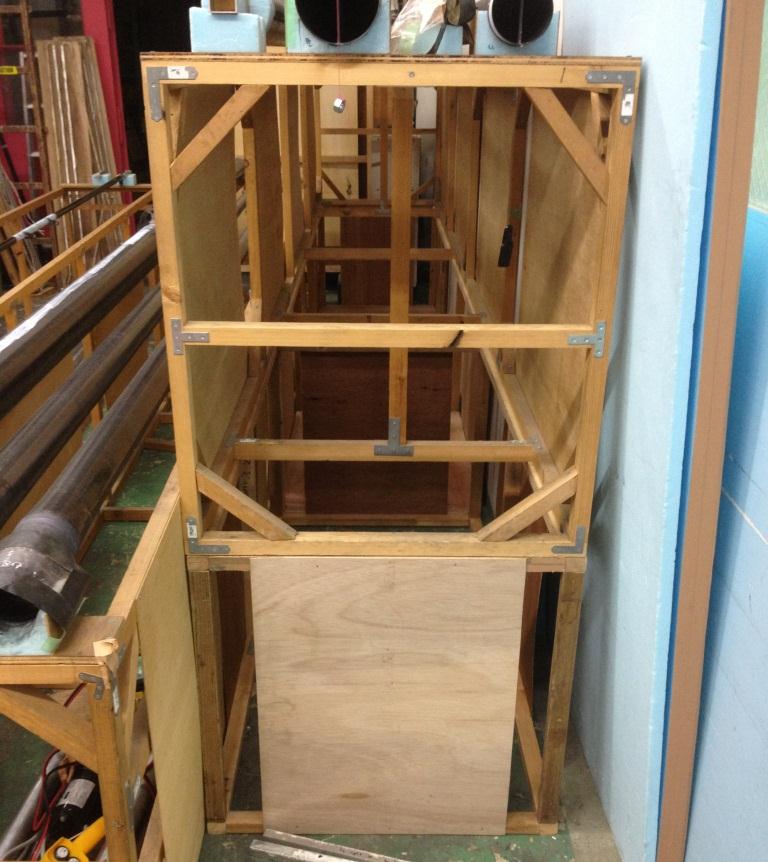

実際に翼ラックの下に入れてみるとこんな感じです。

恐らくトラックには収まるはずです。

ここまで追記

これが使われるのはTFシーズンが始まる２か月後ですかね。

車体/機体の完成に向けて頑張っていきたいと思います。

ではまた～
