遅れましたが、先週末の土曜日に４本目の試験桁巻きを行いました。前回の破壊試験の結果を受け、今回は強い桁を巻くという目的のもとFRP一同取り組みました。

　はい、さて今回は…まず、予定通り11時ぴったりに桁巻きを開始することができました。今まではFRPの不手際などで開始時刻が遅れていたのですが、今回は特にFRPの1年生が仕事を覚えて準備をテキパキこなしてくれました。また、巻きの内容に関しても、まずまずの出来だったと思われます。何よりFRP以外の人達がたくさん手伝いに来てくれました。おかげでFRPメンバーにも余裕ができ、細かいところまで手を回すことができました。手伝ってくれた方ありがとうございました。

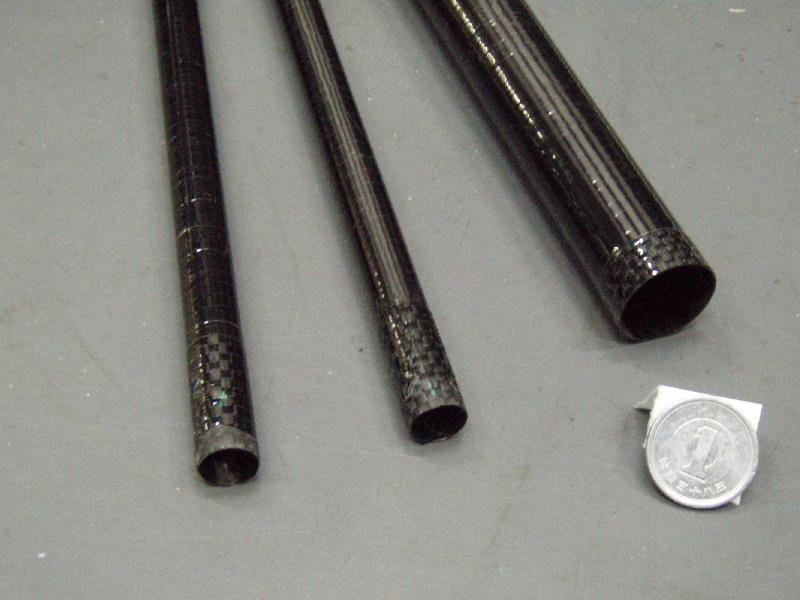

　そういえば、試験桁巻きと平行して大きな1円玉を作りました。これです↓



？？？：マイスターさん？（ドンドンドン！）
クラタ：ん？誰か来たみたいなのでちょっと失礼しますよ。
黒服　：造幣局の方から来ました。通貨偽造罪（ry
クラタ：(((ﾟДﾟ；)))ｶﾞｸｶﾞｸﾌﾞﾙﾌﾞﾙ　あ、いや、実際に作ったのは小さな桁でして、1円玉はあくまでもネタで、つまりは
　　　　小さな桁を作ったわけで、桁というのはつまり小さな桁は小さい桁くぁｗせｄｒｆｔｇｙふじこ


将軍　：無茶しやがって・・・

＜以下クラタに代わりまして将軍がお伝えします＞

　さて、今回は人がいっぱい来てくれたわけですが、FRP班員はお昼も殆ど取らずに深夜まで桁巻いたり遊んだりしゃべったりだらけたりしているのでお腹ペコペコです。そんなFRP班員に心優しい人達が炊き出しをしてくれました。おでんと炒飯という豪華な夕食です。
　しかし、人がわざわざ深夜に炊き出ししてやってんのにFRP班員は育ちが悪いので大人しく待っていません。

ｵﾃﾞﾝマダー？　(・∀・ ）/／−☆ ﾁﾝﾁﾝ
ｵﾃﾞﾝマダー？　(・∀・ ）/／−☆ ﾁﾝﾁﾝ
ｳﾃﾞﾝマダー？　(・∀・ ）/／−☆ ﾁﾝﾁﾝ
ｹﾞｰﾑマダー？　(④∀④ ）/／−☆ ｶﾁｶﾁ

ちなみに誇張表現じゃありませんよ。本気でやってましたから。

(´∀｀)つ—■●▲-　＜ほらよおで
　　　　　⊂(ﾟ∀ﾟ⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー
　　　　　　⊂(ﾟ∀ﾟ⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー
　　　　　　　⊂(ﾟ∀ﾟ⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー
　　　　　　　　⊂(④∀④⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー

ｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂﾀﾞｲｺﾝｳﾏ-ｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂﾀﾏｺﾞｳﾏｰｶﾞﾂｶﾞﾂｶﾞﾂｶﾞｸｶﾞｸｶﾞﾂｶﾞﾂｶﾗｼｶﾗｰｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂ

ﾁｬｰﾊﾝマダー？　(・∀,・ ）/／−☆ ﾁﾝﾁﾝ
ﾁｬｰﾊﾝマダー？　(・∀,・ ）/／−☆ ﾁﾝﾁﾝ
ﾁｬｰﾊﾝマダー？　(・∀,・ ）/／−☆ ﾁﾝﾁﾝ
ﾁｬｰﾊﾝマダー？　(④∀,④ ）/／−☆ ﾁﾝﾁﾝ

(#ﾟAﾟ)つ(炒飯)　＜ったく、ほらよﾁｬ
　　　　　⊂(ﾟ∀.ﾟ⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー
　　　　　　⊂(ﾟ∀.ﾟ⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー
　　　　　　　⊂(ﾟ∀.ﾟ⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー
　　　　　　　　⊂(④∀.④⊂⌒つ≡≡≡≡≡≡З∵ ｽﾞｻー

ｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂﾁｬｰﾊﾝｳﾏ-ｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂﾀﾏｺﾞｳﾏｰｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂﾏﾘｦｳﾏｰｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂｶﾞﾂ

　ﾊﾗｲﾊﾟｰｲ○ﾉ⌒＝　ﾊﾗｲﾊﾟｰｲ○ﾉ⌒＝　ﾊﾗｲﾊﾟｰｲ○ﾉ⌒＝　ﾓｯﾄｸｳ-○ﾉ⌒＝　

ｶﾞﾁｬｶﾞﾁｬ((⊂(‾Д‾#)皿洗えよ

やっぱ一部誇張表現が含まれてます。いづれにしろ、炊き出しして下さった方、そして差し入れしてくださった方、本当にありがとうございました。

　焼きは、以前書いたとおり熱線をマンドレルの中に通して、外と内の両方から熱を加える方法に変更しました。これで内層と外層の温度差を小さく抑えることができたと思います。

　それと焼きながら【検閲】ました。アパーム！アパーム！どこいった！？早く弾持ってこーい！悪いが何言ってるか分かんねーよ！…もっと掘る！アメリカダイスキ！20mm機関砲だ！メディーク！くそ、あと少しで助けられたのに！
　内輪ネタでゴメンナサイ、無視して下さい。FRP1年生は全部覚えておくように（必修）。

　まだ破壊試験を行っていないので結果は出ていませんが、前回よりも完成度の高い桁ができたのではないかと思います。また、結果が出次第お知らせします。また、試験桁を当初の予定より多く巻くことなりましたが、予定が遅れ、各班にも迷惑をかけて申し訳ありません。これからもご協力よろしくお願いします。

　遅くなってすいませんでした。どこから書けばいいだろう

　FRPでは先週末に試験桁２本の破壊試験をしました。破壊試験の目的は、桁に荷重を掛けていって桁がどのような挙動を示すか、特にどのくらいの荷重をかけると桁が破壊するのかを調べます。その結果をもとに設計が桁の仕様を決めてくれます。

　行った破壊試験の結果は『せっけーぶろぐ』にも詳しく書いてありますが、一応数字を載せとくと、１本目は0.714GPa、２本目は1.04GPaの曲げ応力をかけたところで桁が折れました。かなり弱いです。完成度の高い桁ならば1.5GPaくらいの応力までもつのですが、今回の結果はそれとは程遠いものでした。
　破壊試験の結果を受けて、試験桁をさらにもう一本多く巻くことに決めました。予定が遅れ、各班にも迷惑をかけて申し訳ないのですが、ご協力をお願いします。

　今現在、桁が弱い一番の原因は製作精度だと考えています。
　まず先に焼きの問題ですが、今年は炉を改良(改悪？)して、熱線で空気を暖め、その空気の熱で桁を焼くという方式にしました。その方が熱ムラが少なくなるだろうという推測と、熱線がマンドレルの中を通せないD桁が従来より容易に焼けるという点からの変更でした。しかし、桁自身が断熱作用し、熱線を通していない桁の内側の層に十分熱が伝わっていない可能性が出てきました。CFRPは加熱硬化時の温度調整が製品の性能に大きく影響を及ぼします。よって、もし適切な温度で桁が焼けていなかったとしたら致命的です。次回の桁焼きではその点を改善したいと思っています。

　製作精度を左右するもう一つの要因が桁巻きです。あれだけ大きな桁を巻くのにFRPの人数だけではとても足りません。昼前から夜遅くまでメシも食わずに作業し続けるのも体力的にキツいです。疲れは桁の完成度にも影響します。
　そこで皆さんの協力が必須なわけです。けれど本番桁の製作が始まれば、プライ数も増え、接合部なども加わり、せっかく手伝いに来てもらってもいちいち教えてる余裕は無くなります。なので試験桁巻きに参加して、本番までに少しでも技術や手順を覚えて欲しいのです。レポートとかで忙しいかもしれませんが、短時間でもいいので是非手伝って下さい。お願いします。


以下、ミーティングで言ってた注意事項書きます。項目別に。

・まず全体で
　CFRPパイプの製作では、重ねていくシートの間に異物が入ると剥離の原因になり強度が低下につながります。つまり異物が層間に入らないよう注意することが重要です。

・シートを持つとき
　離型紙やフィルムを剥がした生のシートは必ず手袋をして持って下さい。まさかやらないとは思いますが素手で触ると手の油がつきます。服の繊維が付かないように袖はまくっておいて下さい。
　手から外した手袋はたいていまた使うので、裏返してプリプレグに触れる面が汚れないようにしてから、自分でポケットにでも入れるか、分かるところに置いといて下さい。
　糸に手を通すのは一人ずつです。バラバラに通そうとするとシートが歪んだりします。
　中心線を糸に合わせるときは、必ず真上から見て下さい。斜めから見るとズレます。自分の位置で中心線を合わせた後、同じ目線で隣の人の位置の線も見て、合っていれば大丈夫です。もしずれてたら、どちらかが真上から見てないということです。０°層の気泡の原因はたいていコレです。
　それと、シートを持つ手が疲れたときは言って下さい。アシストします。他にも細かいことはたくさんあるけど書ききれない…

・シートを貼るとき
　必ず繊維方向に沿って貼って下さい。貼るときはしっかり圧力を加えることと、空気を残さないこと。とくに０°層を貼るときは攻めすぎないように注意。
　90°層はシートの真ん中から初めて、除々に端の方を貼る感じ。つなぎ目は重なりが無くなったりして難しいので、FRPメンバーに任せて下さい。
　あと、シートの端まで貼りきることをよく「閉じる」とか言いますが、閉じるときもFRPの判断を仰いでからにして下さい。

・シートをしごくとき
　しごきは、層間の空気の追い出しと、シート同士を強く圧着することが目的です。学食のトレーに貼ってある広告の気泡を追い出すイメージ。必ず繊維方向に沿ってしごいて下さい。
　また、圧力は手の平でかけてるようじゃ全然足りません。指先に思いっきり力を入れてしごいて下さい。よく適当にシートを撫でてるだけの人が見受けられますが何の意味も無い。
　０°層のしごきは空気を抜く目的から、中心から両端にはけるようにかけて下さい。
　それから床に落とした離型紙は使わないで下さい。たとえキレイな面が上を向いていても離型紙が余ってるなら新しいのを使って下さい。

・その他思いついたこと
　当たり前ですが桁巻きの近くで飲食は禁止です。桁の上に飲み物食べ物がこぼれたらどうなるかわかりますよね？
　また、しゃべるなとは言いませんが、唾を飛ばすのもあまり良くないです。ある程度はしょーがないですが意識は持っといて下さい。
　手袋をした手でプリプレグ以外のものを触らないで下さい。手袋の意味が無い。
　マンドレルにはたいてい離型剤が塗ってあります。例えば離型紙でマンドレルに触れて、そのあとシートに触れれば離型剤が層間に塗られて、剥離の原因になります。気をつけて下さい。


　ふう、やはり文章では伝えにくいですね。それに一度に色々書かれても覚えきれないと思いますし、思いついた順に書いてるので読みにくいったらない。実際来て覚えてもらうのが一番です。
　一応倉庫の扉にも貼ろうかと思いますが、注意事項で他にあるとか、これはおかしいとかあったら指摘して下さい。

　それでは桁巻きへのご協力を、本当によろしくお願いします。スタートで桁折れなんて絶対にいやです

マジメに近況報告です。

・試行錯誤の末、炉が一応の完成を見ました。マンドレルに熱線を通さずに、炉内の空気の熱のみで焼くことが可能になりました。熱線を中に通すことができず焼きにくかったD桁も問題無く焼けると思います。温度ムラは少しは改善されたと思うのですが、まだ十分ではありません。改善の余地があります。

・最近のレポートで書いてますが、試験桁を巻いています。４本巻く予定でそのうち３本は完了しました。あと１本巻いて荷重試験をし、問題が無ければいよいよ本番桁の製作に移ります。ミーティングでも言いましたが、本番桁の扱いには十分注意して下さい。床に落としたりたり物をぶつけたりした場合は必ず報告して下さい。それと何度も言いますが、桁巻きへの御協力よろしくお願いします。

・巻いた試験桁は、荷重試験をしてデータを取ります。１本目はすでに終わっていますが、２，３本目は雨などで予定が延び、近く行う予定です。ここで得られるデータを元に、設計がプライ構成とかを決定してくれます。

・個人的にですが、テンションテープ巻き機を試作しました。テンションテープ巻き機は何代か前の先輩方のときには普通に使っていたらしいですが、壊れてたか何かの理由で、昨年度は一度も使っていません。発掘した遺産を参考に試作しました。今日はコクピ主任に止められてしまったので、改善して次回の桁巻きで試してみるつもりです。


おまけ：(ﾉ∀｀)ペシッ！いてッ！
　
　

　本日11/11(土)はポッキープリッツの日(←どうでもいい)にして、playstation3の発売日(←重要)でした。もとい３本目の試験桁巻き(←必要十分)がありました。今回は45°を含めた本番仕様に近いプライ構成でした。

　本来は桁破壊試験も同時進行の予定でしたが、生憎の土砂降りでこちらは中止になり、更に1年生がミーティングを開き朝から集まっていたので、人員的にも余裕ができ比較的スムーズに巻けました。ご協力ありがとうございました。

　FRPの１年生もだいぶ作業にも慣れ、それ以上にFRPの空気にも慣れてきたみたいです。てか祭り杉！無茶しやがって…　先が楽しみです(ﾉ∀`) ｱﾁｬｰｰ

　今は焼き中ですが、今日は眠いのでこの辺にしときます。PS3欲しかったなぁ…


今日のまとめ：タイトルは某設計の失言です(FRPの耳にはそう聞こえた)

　銀杏の降り積もる頃、皆様にはますますご健勝の事とお喜び申し上げます。
　FRP一同これからの桁巻きに心して臨む所存でございます。

　さてと、まず昨日11/3(金)コクピ桁の破壊試験の後に、こないだ巻いたテールのたわみ試験をしました。破壊試験と違い絶対に折れない(設計談)のに、FRPの２年メンバーはチキンなので神(一番危険な役)を誰がやるかでスッタモンダ…挙句の果てにジャンケン→結果：神＝主任…orz、残りの２年生が怖々へっぴり腰で恐る恐るおもりをかけていきました…

ドシーン！！！

バランスが崩れておもりが着地。試験終了。FRPは1人も死なずにすみました。
(※本文章には誇張表現が含まれている場合がございますが、班員の小心から生まれたもので品質には影響ありません。安心してお読み下さい。)

　で本日11/4(土)は２本目の試験桁巻きがありました。今回のは試験用の簡単なプライ構成ですが、全長４ｍを超える大きな桁なので人数が必要になります。順調に午前10時FRP集合、順調に午前11時半準備終了、順調に開s…人いないよ(´・ω・｀)ｼｮﾎﾞｰﾝ　午後2時に何とか90°を巻き終わり、そろそろ人が…いないよ！ヽ(｀Д´#)ノ　ってかFRP班すら足りん！…ギリギリの人数で何とか切り抜けました。
　同時進行の回転試験(送風試験？)が終わって人が増えたので、その後はまあソツなく巻き続け、午後９時には巻き終わりました。手伝って下さった方、差し入れして下さった方、炊き出しして下さった方、幸田からエールを送って下さった方、そして影で応援し支えて下さる先輩方、ありがとうございました。あとは焼くだけで完成です。


今日のまとめ：４G　「班員紹介は？」
　　　　　　　　　くらた「あ…」


注:teamFRPのレポートは　
　　　マジメ文：くらた
　　　ネタ分：将軍　　　　でお送りしていますm(_ _)m
