プロペラができました

書いた人: neighbor | 17/02/21 16:55

一月二月のブログ更新をさぼってしまってすいません。ということであけましておめでとうございます(いまさら)


時の流れは早いものでパテ盛ってパテやすってパテ盛ってパテやすってサフ吹いてサフやすっていたらいつの間にか一月が終わっていました。二月上旬は単位やら点数とか言った言葉が飛び交う行事のせいで作業行えなくて大変でした。僕の7単位が琵琶湖の底に沈んだことはお気になさらず。

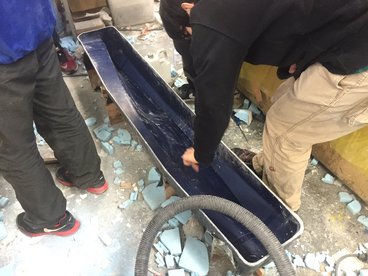

2月11日に雌型製作、通称大積層を行いました。エコノムーブ部門の方々は手伝っていただきありがとうございました。

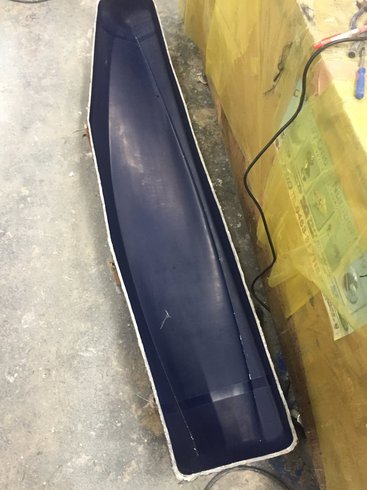

空焼きした結果製品面に一か所気泡が膨らんだ部分があったので、そこは表面のゲルコートを砕き割ってパテで埋めました。放置すると製品を焼いてるときにさらに膨らんで形状が変わる可能性があったので。


ペラスパーも巻きました。細い桁をまくことに定評のあるフレーム班に手伝ってもらっていい桁が製作できました。

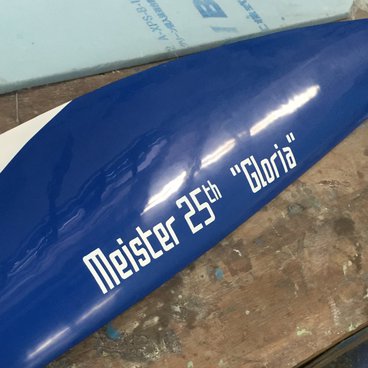

そしていろいろありましてプロペラができました(省略)

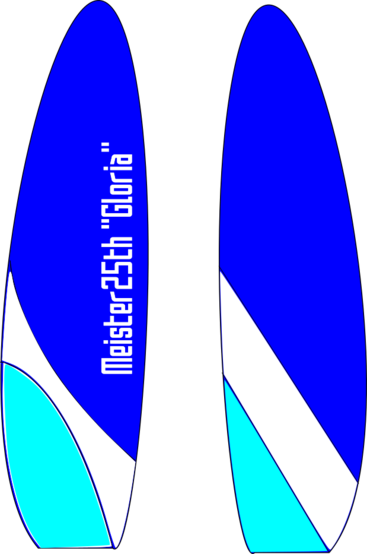

現在表面処理中です。漆黒のプロペラにカビが生えてるみたいでちょっと嫌なんですがこれのあるなしで性能が大きく変わるので仕方ありません。今はデザインに頭を悩ませてます......

本日はグラウンドで初めて機体が組みあがるGSUです。ハブなどの金属部品の製作がかなり難航してたみたいですが担当者二人が間に合わせてくれました。

これからTFシーズンです。頑張っていきたいと思います。

コメント(0)

コメントを書く

孤独のパテ盛り

書いた人: neighbor | 16/12/22 17:17

「パテを盛る時はね、誰にも邪魔されず自由で、なんというか、救われてなきゃあダメなんだ。独りで静かで豊かで......」


ごめんなさい嘘つきました独りじゃ終わりません、人数をかけないとダメです。ということで今年は例年より多いペラ班員6人の数の暴力で進捗速度を上げていきます。幸いなことに一年生三人二年生一人が大学から徒歩圏内に住んでいるので終電を気にせず作業できます!(ブラック思考)
余り根を詰めすぎるのはよくないとは言いますが、今からロールアウトまではそんなことは言ってられないのでガンガンやっていきます。

この間13や15のOBの方々にお話を伺う機会があったのですが、今年のパテ盛りの開始は結構早めだそうです。ただその分ロールアウトも早いので作業日程はカツカツですが何とか間に合わせます。ペラハブも同時並行で製作してもらうので、ペラ班金属担当にはかなり負担を強いることになりそうです。労いになにか奢るべきか......



とりあえずのパテ盛り進捗です。まだまだ先は長いですがまず一歩を踏み出せました。千里の道も一歩から、頑張っていきます。

コメント(0)

コメントを書く

練習型完成と本番型製作開始

書いた人: neighbor | 16/12/06 18:43

十一月のブログノルマを達成できなかったペラ主任neighborです。ちゃんとブログ書いてくれた班には申し訳ない。


プロペラ班は九月から製作してきた練習型(本番型の一部を切り取ったもの)の製作が完了しました。学科の方が忙しすぎてパテ盛りはほとんど一年生に任せっきりだったのは申し訳なかったです。本番型は頑張ります。


雄型から雌型を製作する作業を大積層と言うのですが、今回はその作業について解説しようと思います。
まず前段階としてパテを盛り終えた雄型の表面を蛍光灯が反射するくらいに水研ぎをします。ここで手を抜くと表面精度に関わるので入念に行います。

ご覧の通りピカピカです。ただところどころ足りない部分があったかな、と思うのは未練でしょうか。

とにもかくにもこれで準備完了です。ここに離型処理としてケムリース10層、ボンリース1層を塗ったら大積層開始となります。(余談ですが離型処理には六時間を要しました)

まず雄型にゲルコートを塗布します。スプレーガンの使用を検討していたのですが、様々な事情から断念して例年通り刷毛で塗布しました。

三時間硬化待ちして再びゲルコートを塗布します。ゲルコートの硬化時間は三時間らしいのですが、実際にはなかなか固まらないそうなので他班からヒーターを借りてビニール越しに当ててみました。
そのおかげか無事硬化してホッとしましたが、劣化してないかは空焼きしてみないとわからないかもしれないです。

二層目のゲルコートの完全硬化後、積層を開始します。サーフェシングマット、ガラスクロス、カーボンクロス、ガラスマットなどを樹脂をかけつつ、脱泡ローラーで気泡を抜いていきます。

気泡はクラックの原因になるので神経を使って抜いていくのですが、所定のプライ数を半分ほど積層した後、型の四隅から硬化が始まり、脱泡がかなり難しくなってしまいました。(写真で色が変わっている箇所が硬化が始まっているところです。かなり熱くなっていて積層に支障をきたすほどでした)

硬化が始まってからは質よりも速度を重視して手早く終わらせることを目指しました。硬化剤の量は適当だったはずなので、本番ではどうすればいいかちょっと考えています。もし改善案を思いついた方はご一報いただければ幸いです。

積層完了後、三日ほど型を置いてから脱型を行いました。不幸なことにスルッとは抜けなかったので破壊脱型に移行。

スタイロを砕いたりアセトンで溶かしつつ、マイナスドライバーなどでパテを剥がし、ある程度したら金属板をひっこ抜きました。抜けなかったのは正直ショックでしたが本番型は十中八九抜けないと聞いているのでその練習と思えばいいのかなとポジティブに考えます。

最終的な雌型はこんな感じになりました。積層自体はそれなりにうまくいったのかなとは思うんですが、やはり雄型製作段階の精度がかなり甘く、到底本番型に必要な精度に届いていませんでした。本番型は時間をかけてしっかりしたものを作らないといけないと気を引き締めます。

現在は本番型のリブを切っています。スライスがなかなかうまくいってなかったのですが、ペラ金のおかげで去年よりはるかに綺麗なスライスが出来るようになってテンション上がってます(笑)

土台のアクリル板も設計がうまく切ってくれて、去年より早めにパテ盛りを開始できそうなので頑張って精度良いペラを作ります! 応援していただければ幸いです。
